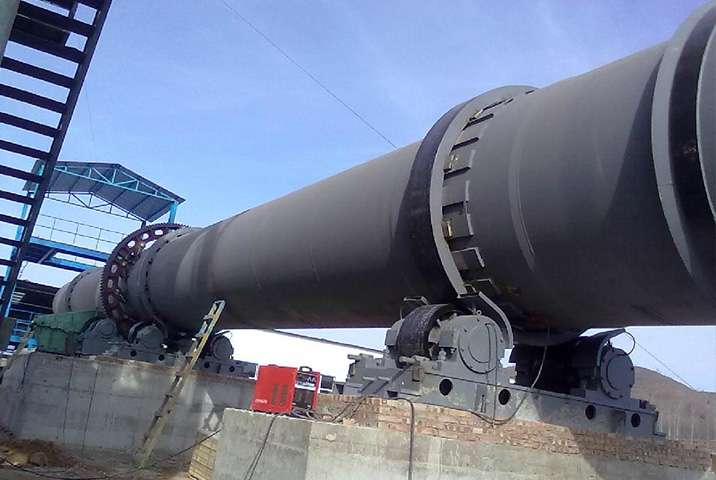

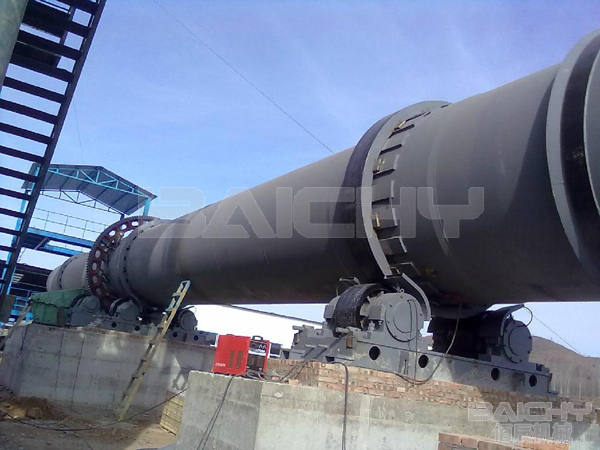

回轉窯

【直徑范圍】1.4m-3.2m 　　【生產能力】0.9-42t/h 　　【電機功率】18.5KW-125KW

【應用領域】廣泛應用于建材、冶金、化工、環保等生產行業中。

【適用物料】按處理物料不同可分為水泥窯、冶金化工窯和石灰窯、濕法回轉窯、干法回轉窯。其他還有冶金回轉窯，氧化鋅回轉窯，石灰回轉窯，陶粒砂回轉窯等。

【關鍵詞】：

產品介紹

回轉窯是佰辰機械針對固體物料進行機械、物理或化學處理的一種回轉圓筒設備，根據處理物料又分為水泥窯、冶金化工窯和石灰窯。水泥回轉窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。

產品優勢

立即咨詢

工作原理

回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾（筒體的頂部）進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從頂部向底部）移動，繼續完成其工藝過程，然后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。本設計不含燃料的燃燒器。

技術參數

規格型號			Φ2.8/2.5×44	Φ3×48	Φ3.2×50	Φ3.2×50	Φ3.3×50	Φ3.3×54
生產能力(t/d)			300	700	1000	1200	1200	1500-1800
窯體斜度(%)			3.5	3.5	3.5	4	4	4
支撐數			3	3	3	3	3	3
擋輪形式			機械	機械或液壓	機械或液壓	液壓	液壓	液壓
窯體轉速		主傳動(r/min)	0.445-2.22	0.676-3.38	0.36-3.57	0.4-4.07	0.36-3.57	0.39-3.9
窯體轉速		輔助傳動(r/h)	4.75	9.36	6.5	6.5	5.61	7.66
主傳動	電動機	型號	ZSN4-225-21	ZSN4-280-091B	ZSN4-280-091B	ZSN4-280-091B	ZSN4-280-11B	ZSN4-315-092
		功率	55	160	160	160	190	220
		調速范圍(r/min)	-1500	-1500	-1500	-1500	-1500	-1500
	減速機	電壓	440	440	440	440	440	440
		型號	ZS145-1-l	ZS145-1-l	ZSY450-40-V	ZSY450-40-V	ZSY450-40-V	NZS995-28VIBL
		總速比	49.63	40	40	40	40	28
	測速發動機	功率	22	22	22	22	22	22
		測速范圍(r/min)	0-2000	0-2000	0-2000	0-2000	0-2000	0-2000
		電壓	110	110	110	110	110	110
輔助傳動	電動機	型號	Y122M-4	Y160M-4B	Y160M-4B	Y160M-4B	Y160M-4B	Y220L1-6
		功率	4	15	11	11	15	18.5
		調整范圍(r/min)	1440	1460	1460	1460	1460	970
		電壓	380	380	380	380	380	380
	減速機	型號	ZL35-16	ZL35-7-l	ZSY160-31.5	ZSY355-31.5	ZSY160-31.5	ZSY355-31.5
	減速機	總速比	40.44	31.5	31.5	31.5	31.5	45

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
